Máy cán ren động cơ servo CNC có thể cải thiện độ chính xác, năng suất và chất lượng ren như thế nào

Tóm tắt bài viết: A Máy cán sợi động cơ servo CNCđược thiết kế dành cho các nhà sản xuất cần hiệu suất tạo ren chính xác, có thể lặp lại và hiệu quả.NEREScung cấp dòng NRS-25NC/NRS-15NC, có trục lăn được điều khiển bằng servo và chuyển động cấp liệu, lực ép lăn lên tới 30 tấn và phạm vi đường kính ren là φ3–φ80 mm. Bài viết này giải thích các ưu điểm hoạt động, thông số kỹ thuật, ứng dụng và các yếu tố chính cần xem xét khi lựa chọn giải pháp cán ren CNC.

Mục lục

• Tại sao công nghệ CNC servo lại quan trọng trong việc cán ren?
• Các tính năng chính của máy cán ren động cơ servo CNC là gì?
• Thông số kỹ thuật chính là gì?
• Nó có thể xử lý những ứng dụng nào?
• Các nhà sản xuất có thể mong đợi những lợi ích gì?
• Bạn nên chọn máy cán ren phù hợp như thế nào?
• Tại sao cấu hình máy lại quan trọng đối với sản xuất?
• Câu hỏi thường gặp
• Phần kết luận

Tại sao công nghệ CNC servo lại quan trọng trong việc cán ren?

Cán ren là một quá trình tạo hình nguội trong đó khuôn cứng tạo áp lực lên phôi để tạo ren mà không cần cắt bỏ vật liệu. Đối với các nhà sản xuất sản xuất ốc vít, trục, ốc vít, các bộ phận liên quan đến trục vít và các bộ phận ren khác có độ chính xác cao, việc kiểm soát chuyển động con lăn và cấp liệu chính xác là điều cần thiết.

Máy cán ren động cơ servo CNC cải thiện quy trình này bằng cách sử dụng động cơ servo để điều khiển trục lăn và chuyển động cấp liệu. Theo thông số kỹ thuật của NERES, hai trục con lăn được dẫn động bằng servo, trong khi trục cấp liệu cũng sử dụng điều khiển servo. Cấu hình này cung cấp một hệ thống chuyển động phối hợp hơn cho các hoạt động tạo ren đòi hỏi khắt khe.

So với thiết lập cơ học cơ bản, điều khiển servo CNC có thể giúp quản lý và lặp lại các thông số sản xuất dễ dàng hơn. Điều này đặc biệt có giá trị khi các nhà sản xuất cần hiệu suất kích thước ổn định qua các lô sản xuất lặp đi lặp lại.

Đối với người mua đang nghiên cứu Máy cán ren động cơ servo CNC, những cân nhắc quan trọng nhất bao gồm kích thước phôi, bước ren, áp suất lăn, tốc độ trục chính, cấu hình khuôn và phương pháp sản xuất cần thiết.

Các tính năng chính của máy cán ren động cơ servo CNC là gì?

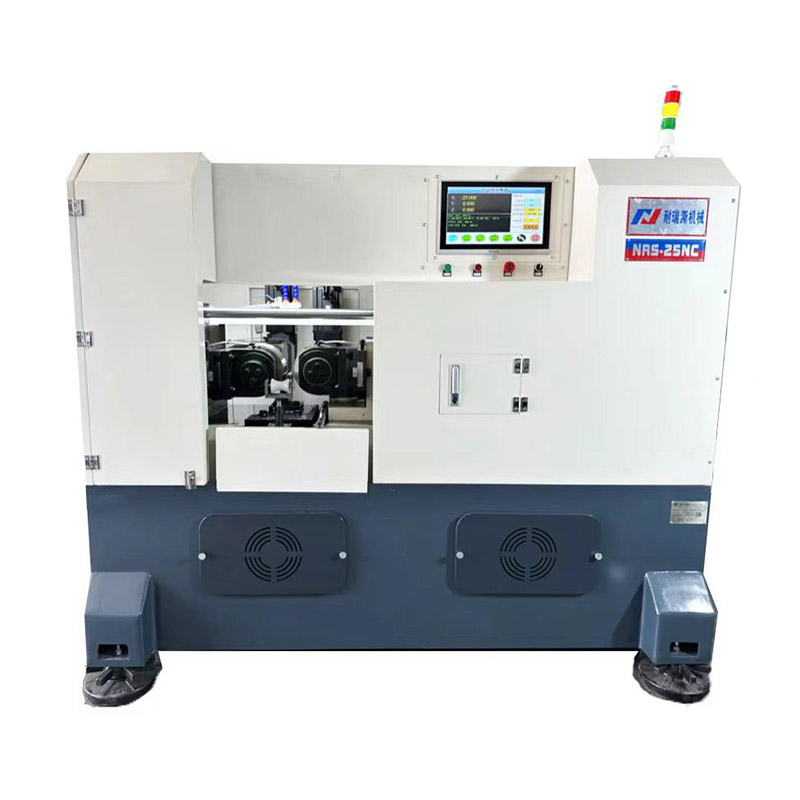

Dòng NERES NRS-25NC/NRS-15NC kết hợp công nghệ truyền động servo với cấu trúc tạo ren cứng cáp. Thiết kế của nó nhằm mục đích chứa cả ren hình tam giác thông thường và phạm vi rộng hơn của các biên dạng răng chuyên dụng, tùy thuộc vào khuôn cán và bản vẽ phôi đã chọn.

• Dẫn động động cơ servo:Trục lăn và chuyển động cấp liệu được điều khiển thông qua động cơ servo.
• Lực lăn cao:Áp lực lăn tối đa đạt 30 tấn.
• Phạm vi phôi rộng:Đường kính ngoài của ren lăn nằm trong khoảng từ φ3 đến φ80 mm.
• Khả năng cao độ linh hoạt:Các bước ren từ 0,6 đến 8,0 mm được hỗ trợ trong các thông số kỹ thuật đã nêu.
• Tốc độ trục chính thay đổi:Tốc độ trục chính được điều chỉnh từ 10 đến 60 vòng/phút với khả năng điều chỉnh tốc độ vô cấp.
• Nhiều khả năng hình thành:Tùy thuộc vào bản vẽ và cấu hình con lăn, máy có thể xử lý răng sâu, răng hình thang, các biên dạng liên quan đến vít bi, khía khía và rãnh lăn.

Sự kết hợp này làm cho máy phù hợp với các nhà sản xuất đang tìm kiếm một nền tảng linh hoạt thay vì thiết bị bị giới hạn ở một hình dạng ren tiêu chuẩn.

Thông số kỹ thuật chính là gì?

Thông số kỹ thuật rất quan trọng khi đánh giá xem máy có phù hợp với một dây chuyền sản xuất cụ thể hay không. Bảng sau đây tóm tắt các thông số kỹ thuật đã công bố của mẫu động cơ servo NERES CNC.

Đối với việc cán trong tiến dao của các sợi hình tam giác 55° và 60° thường được sử dụng, thông số kỹ thuật được công bố chỉ ra các phôi có đường kính lên tới φ80 mm, với khoảng cách tối đa là 8,0 mm và chiều dài tối đa là 150 mm. Cán cấp liệu qua cũng có sẵn cho các ren hình tam giác 55° và 60° thường được sử dụng với bước ren lên tới 8,0 mm, tùy thuộc vào thiết lập thích hợp.

Nó có thể xử lý những ứng dụng nào?

Một trong những ưu điểm chính của việc cán ren được điều khiển bằng servo là khả năng hỗ trợ các yêu cầu tạo hình khác nhau thông qua việc lựa chọn khuôn và cấu hình máy thích hợp.

Các khả năng xử lý điển hình bao gồm:

• Ren tam giác 55° và 60°
• Hồ sơ răng giun
• Hồ sơ răng hình thang
• Các ứng dụng lăn liên quan đến vít bi
• Hoạt động nhào lộn
• Rãnh lăn
• Các hình dạng răng tùy chỉnh khác dựa trên bản vẽ kỹ thuật

Khả năng xử lý thực tế phải luôn được xác nhận dựa trên bản vẽ phôi, vật liệu, biên dạng ren yêu cầu, thiết kế khuôn, đường kính, bước và phương pháp sản xuất. Điều này đặc biệt quan trọng đối với các bộ phận chuyên dụng mà kích thước ren tiêu chuẩn có thể không được áp dụng.

Các nhà sản xuất có thể mong đợi những lợi ích gì?

1. Chuyển động được kiểm soát nhiều hơn

Trục lăn điều khiển bằng servo cung cấp khả năng điều khiển chuyển động phối hợp. Điều này có thể giúp nhà sản xuất thiết lập các điều kiện xử lý lặp lại khi sản xuất các lô linh kiện tương tự.

2. Thông số sản xuất linh hoạt

Phạm vi tốc độ trục chính từ 10–60 vòng/phút với khả năng điều chỉnh vô cấp cho phép điều chỉnh các thông số sản xuất theo yêu cầu phôi và tạo hình.

3. Năng lực tạo hình cao

Với áp suất lăn tối đa 30 tấn, máy được thiết kế cho các ứng dụng tạo hình nguội đòi hỏi khắt khe. Sự kết hợp giữa lực lăn và chuyển động được điều khiển bằng servo tạo nền tảng cho việc sản xuất ổn định các bộ phận ren có kích thước phù hợp.

4. Nhiều tùy chọn xử lý

Các nhà sản xuất không nhất thiết cần có thiết bị riêng biệt cho từng loại hoạt động tạo hình răng. Với các con lăn phù hợp và xác nhận kỹ thuật, một nền tảng có thể hỗ trợ nhiều cấu hình khác nhau, bao gồm ren, khía và rãnh lăn.

5. Thích hợp cho sản xuất công nghiệp

Cấu trúc chắc chắn của máy, bộ truyền động con lăn 11 kW, hệ thống đẩy cấp liệu 5,5 kW và kích thước khoảng 2100 × 1600 × 2100 mm giúp máy phù hợp với môi trường sản xuất công nghiệp, nơi mà độ ổn định và độ lặp lại của thiết bị là quan trọng.

Bạn nên chọn máy cán ren phù hợp như thế nào?

Việc chọn máy chỉ dựa trên áp suất tối đa hoặc công suất động cơ có thể dẫn đến cấu hình không phù hợp. Một quy trình mua hàng đáng tin cậy hơn bắt đầu với các yêu cầu thực tế về thành phần.

1. Xác định đường kính phôi:Xác nhận đường kính trống tối thiểu và tối đa cần thiết cho sản xuất.
2. Xác nhận cao độ chủ đề:So sánh cao độ yêu cầu với phạm vi được hỗ trợ của máy.
3. Xác định phương pháp lăn:Quyết định xem việc lăn trong nguồn cấp dữ liệu hay thông qua nguồn cấp dữ liệu là thích hợp.
4. Kiểm tra hình dạng ren:Các ren hình tam giác tiêu chuẩn và các biên dạng chuyên dụng có thể yêu cầu các khuôn và cấu hình khác nhau.
5. Đánh giá khối lượng sản xuất:Sản xuất khối lượng lớn có thể được hưởng lợi nhiều hơn từ điều khiển CNC và tích hợp cấp liệu tự động.
6. Xem lại kích thước máy:Đảm bảo có đủ không gian xưởng cho máy, lối vào của người vận hành, xử lý vật liệu và bảo trì.
7. Thảo luận về bản vẽ với nhà sản xuất:Đối với các thành phần không đạt tiêu chuẩn, việc xác nhận kỹ thuật trước khi mua có thể giảm thiểu rủi ro về cấu hình.

NERES định vị mình là nhà sản xuất và cung cấp máy cán ren, khuôn cán ren, dụng cụ ren và các thiết bị liên quan tại Trung Quốc. Danh mục sản phẩm của công ty còn bao gồm máy cán ren CNC tự động và các giải pháp tạo ren khác.

Tại sao cấu hình máy lại quan trọng đối với sản xuất?

Hiệu suất cán chỉ phụ thuộc vào nhiều thứ hơn là bản thân máy. Mối quan hệ giữa máy, khuôn cán, vật liệu phôi, đường kính phôi, chất bôi trơn, hình dạng ren và các thông số xử lý quyết định kết quả cuối cùng.

Ví dụ, cùng một máy có thể yêu cầu các thiết kế con lăn khác nhau khi chuyển từ ren tam giác thông thường sang biên dạng răng chuyên dụng. Tương tự, việc thay đổi vật liệu phôi hoặc bước ren có thể yêu cầu điều chỉnh tham số.

Do đó, nhà cung cấp chuyên nghiệp nên đánh giá bản vẽ thành phần trước khi đề xuất cấu hình cuối cùng. Cách tiếp cận theo định hướng kỹ thuật này đặc biệt hữu ích cho người mua tìm nguồn cung ứng máy cán ren tùy chỉnh từ một nhà máy ở Trung Quốc.

NERES tuyên bố rằng các giải pháp cán ren CNC của họ có thể được tùy chỉnh theo yêu cầu của khách hàng và cung cấp hỗ trợ kỹ thuật để lựa chọn thiết bị phù hợp.

Câu hỏi thường gặp

Máy cán ren động cơ servo CNC là gì?

Nó là một máy tạo ren được điều khiển bằng CNC, sử dụng động cơ servo để điều khiển trục lăn và chuyển động cấp liệu. Dòng NERES NRS-25NC/NRS-15NC được thiết kế để cán ren và các hoạt động tạo hình khác như tạo rãnh và cán rãnh, tùy thuộc vào cấu hình con lăn.

Máy NERES có thể xử lý đường kính ren bao nhiêu?

Thông số kỹ thuật được công bố liệt kê phạm vi đường kính ngoài của ren lăn là φ3–φ80 mm, với phạm vi bước ren lăn là 0,6–8,0 mm.

Áp lực lăn tối đa là gì?

Áp lực lăn tối đa được nêu là 30 tấn. Các điều kiện xử lý thực tế phải được đánh giá theo phôi, vật liệu, hình dạng ren và khuôn lăn.

Máy này có thể xử lý các biên dạng răng đặc biệt không?

Đúng. Theo nhà sản xuất, máy có thể gia công răng sâu, răng hình thang, biên dạng liên quan đến vít bi, khía khía, rãnh lăn và các hình dạng răng khác khi cấu hình yêu cầu được xác định từ bản vẽ phôi.

Tôi nên cung cấp những gì khi yêu cầu báo giá?

Để có khuyến nghị chính xác, người mua nên cung cấp bản vẽ phôi, vật liệu, đường kính trống, đường kính ren thành phẩm, bước, chiều dài ren, khối lượng sản xuất yêu cầu và phương pháp cán ưa thích. Những chi tiết này cho phép nhà cung cấp đánh giá cấu hình máy và khuôn cán phù hợp chính xác hơn.

Phần kết luận

Máy cán ren động cơ servo CNC có thể là một khoản đầu tư có giá trị cho các nhà sản xuất đang tìm cách tạo hình có kiểm soát, xử lý lặp lại, sản xuất ren linh hoạt và công suất cán cấp công nghiệp. Dòng NERES NRS-25NC/NRS-15NC hỗ trợ đường kính ren cán φ3–φ80 mm, bước 0,6–8,0 mm, tốc độ trục chính vô cấp 10–60 RPM và áp suất lăn lên tới 30 tấn.

Nếu bạn đang đánh giá một máy cho các ren tiêu chuẩn, biên dạng răng chuyên dụng, khía khía hoặc các yêu cầu tạo hình chính xác khác, cách tiếp cận tốt nhất là khớp cấu hình máy với các mục tiêu sản xuất và bản vẽ thành phần thực tế của bạn.Liên hệ với chúng tôivới các thông số kỹ thuật phôi và yêu cầu sản xuất của bạn để thảo luận về giải pháp Máy cán ren động cơ servo CNC phù hợp từ NERES.
