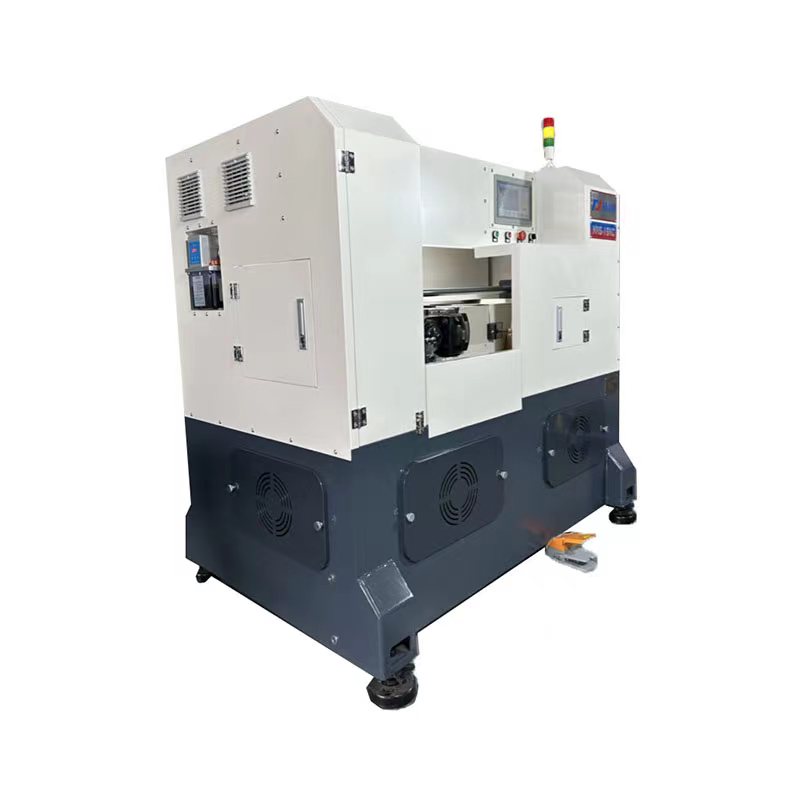

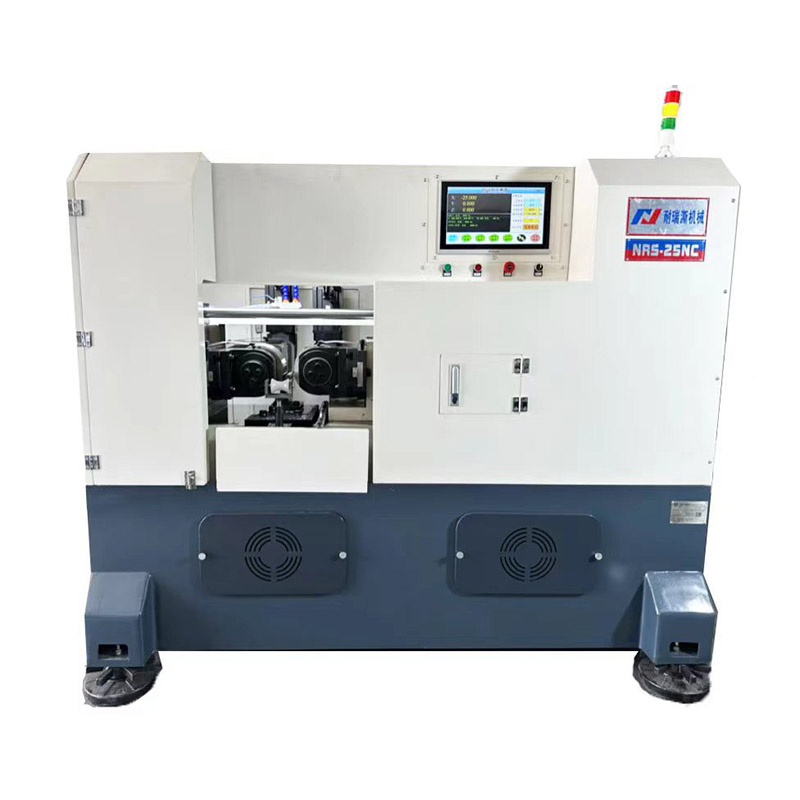

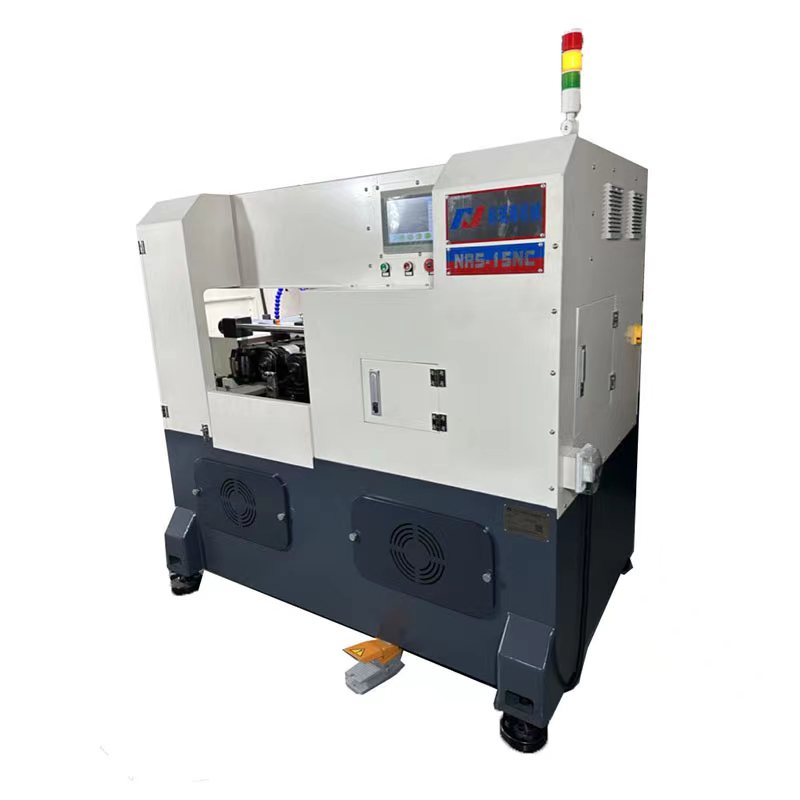

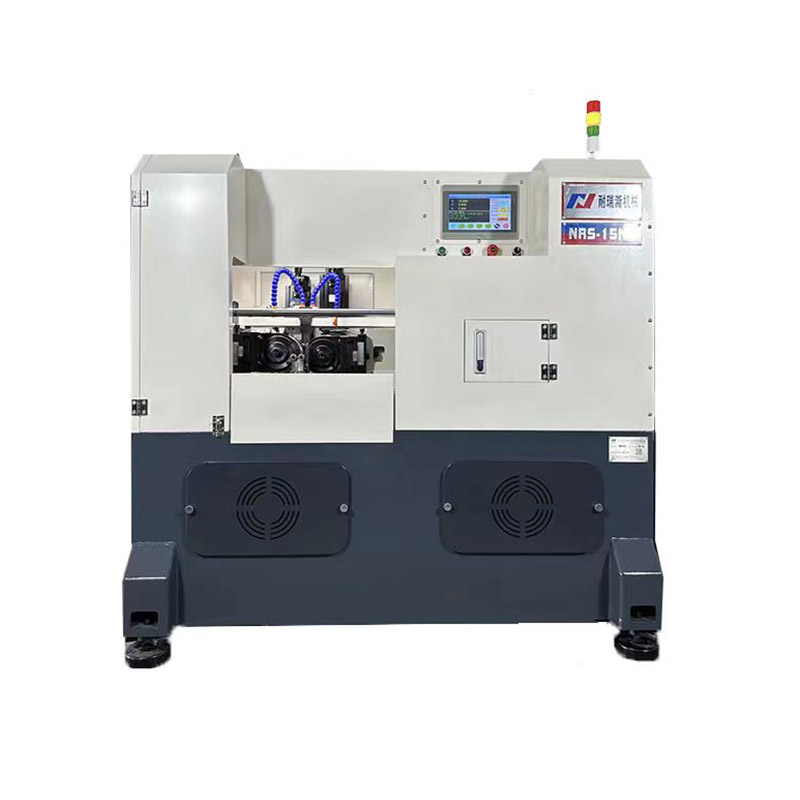

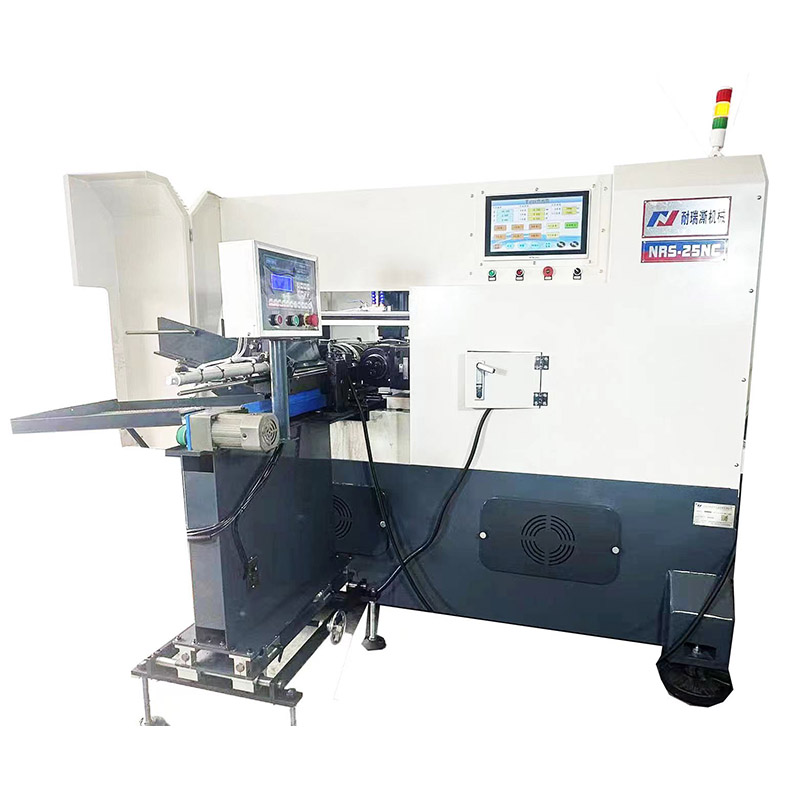

Máy lăn sợi chỉ động cơ CNC servo

Máy lăn sợi chỉ động cơ CNC servo

Tôi 、 Các tính năng chính của máy lăn chủ đề CNC này:

   A. Mã mô hình là ổ đĩa động cơ servo, đầu ra tối đa 30TON.

  B. Các phôi sau đây có thể được thực hiện theo loại con lăn:

   1. [Trong nguồn cấp dữ liệu]: Chủ đề hình tam giác 55 ° và 60 ° được sử dụng thường xuyên, máy lăn chủ đề CNC có thể xử lý phôi làm việc:

       Đường kính ≤ 80mm, cao độ 8,0mm, chiều dài tối đa là 150mm

  2. [Thru-feed] thường được sử dụng 55 ° và 60 ° hình tam giác ≤8.0mm, chiều dài và đường kính là miễn phí

C. Các tính năng cấu trúc: Hai trục con lăn được điều khiển bởi động cơ servo và trục thức ăn được cuộn bởi động cơ servo

     Trans Rod chuyển vào thức ăn.

D. Máy lăn này cũng có thể xử lý nhiều sản phẩm hình dạng răng, chẳng hạn như: răng sâu, răng hình thang, bóng

   Vít, lăn, knurling, rãnh lăn, vv cần được xác định theo bề mặt vẽ.

II 、 Thông số kỹ thuật:

 1. Đường kính ngoài của chủ đề lăn: φ3 ~ 80mm

 2. Cuộn chủ đề sân: 0,6 ~ 8,0mm

 3. Tốc độ trục chính: 10 ~ 60 vòng / phút (Quy định tốc độ bước)

 4. Đường kính ngoài của con lăn dây (Max): φ210mm, Kích thước khóa 20*8 mm/mm.

 5. Đường kính ngoài trục chính: φ75mm (H7)

 6. Chiều rộng và chiều dài của con lăn dây: dài nhất có thể được sử dụng đến 150mm, theo nhu cầu của phôi

 Với, - Thông số kỹ thuật chung chung là 35, 40, 50, 60, 70, 100mm

  7. Khoảng cách tối đa giữa hai trục chính: 280mm

 8. Khoảng cách tối thiểu giữa hai trục: 180mm

 9. Áp suất lăn tối đa: 30 tấn

 10. Hormer Drive Horse: 11kW

 11. Nguồn lực đẩy mã lực: 5,5kW

 12. Chiều cao từ mặt đất đến trung tâm con lăn: 1050mm

 13. Diện tích sàn: 2100lmm*1600wmm*2100hmm

 14. Trọng lượng ròng: 3200kg; Tổng trọng lượng: 3000kgs
